實驗室電氣設計標準

名稱:實驗室電氣設計標準

詳細信息

《科學實驗建筑設計規范》JGJ91-93

1實驗室的用電負荷分級及供電要求,應根據重要性及中斷供電在政治、經濟、科學實驗工作上所造成的損失或影響程度按現行的《工業與民用供電系統設計規范》的規定執行。

2市電網電源質量不能滿足用電要求時,應根據具體條件采用相應的電源質量改善措施(如:濾波、屏蔽、隔離、穩壓、穩頻及不間斷供電等措施)。

3用電負荷具有下列情況之一時,宜采用交流不間斷電源系統供電。

當采用備用電源自動投入(BZT)或柴油發電機組應急自起動等方式仍不能滿足要求時;

當采用一般穩壓穩頻設備仍滿足不了對穩壓、穩頻精度要求時;

當實驗或設備需要保證順序斷電操作安全停機時;

當停電損失大于不間斷電源設備購置費用和運行費用的總和時。

4同一實驗室內設有兩種及以上不同電壓或頻率的電源供電時,宜分別設置配電保護裝置并有明顯區分或標志。當由同一配電保護裝置供電時,應有良好的隔離。

5通用實驗室的用電設備可由固定在實驗臺或靠近實驗臺的固定電源插座(插座箱)供電。電源插座回路應設有漏電保護電器。各實驗室電源側應設置獨立的保護開關。

6科學實驗建筑按具體要求,可設置實驗室工作接地、供電電源工作接地、保護接地、實驗室特殊防護接地及防雷接地。

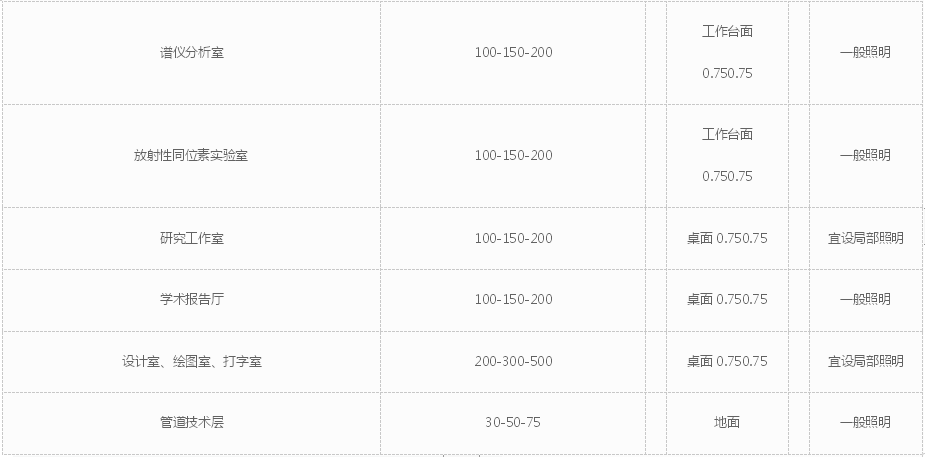

7實驗室照度設計標準


7.1采用一般照明加局部照明時,一般照明不宜低于工作面總照度的1/3,宜不應低于50lx。

7.2通用實驗室宜采用熒光燈,層高大于6m的實驗室宜采用高強氣體放電燈。

7.3潮濕、有腐蝕性氣體和蒸汽、火災危險和危險等場所,應選用具有相應防護性能的燈具。

7.4重要實驗場所應設置應急照明,應急照明的設置應符合現行的《民用建筑照明設計標準》、《高層民用建筑設計防火規范》的規定。

7.5生物培養室宜設紫外線滅菌燈,其控制開關應設在門外并與一般照明燈具的控制開關分開設置。

8實驗室工作接地的接地電阻值,應按實驗儀器、設備的具體要求確定。無特殊要求時,不宜大于4Ω。供電電源工作接地及保護接地的接地電阻值不應大于4Ω。實驗室特殊防護接地電阻值按具體要求確定。防雷接地電阻值應符合現行的《建筑防雷設計規范》的規定。

9各種接地宜共用一組接地裝置,無特殊要求時,接地電阻值不宜大于1Ω。如防雷接地需單獨設置,應按現行的《建筑防雷設計規范》的規定采取防止反擊措施。

 《民用建筑電氣設計規范》 JGJ16-2008

7.4.2 低壓配電導體截面的選擇應符合下列要求:

1)按敷設方式、環境條件確定的導體截面,其導體載流量不應小于預期符合的大計算電流和按保護條件所確定的電流;

2)線路電壓損失不應超過允許值;

3)導體應滿足動穩定與熱穩定的要求;

4)導體截面應滿足機械強度的要求,配電線路每一相導體截面不應小于表7.4.2的規定。

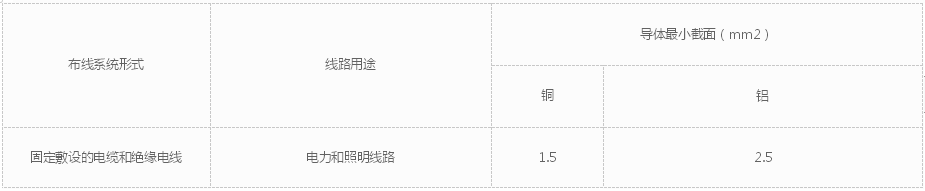

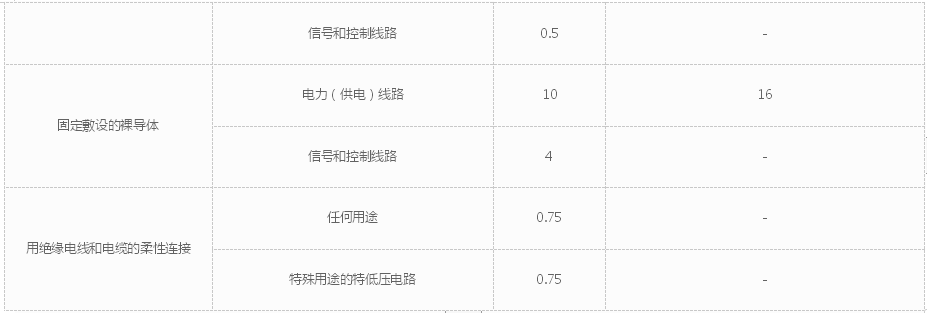

表7.4.2 導體允許截面


《供配電系統設計規范》 GB50052-2009

3.0.1 電力負荷應根據對供電可靠性的要求及中斷供電在對人身安全、經濟損失上所造成的影響程度進行分級,并應符合下列規定:

1 符合下列情況之一時,應視為一級負荷。

1)中斷供電將造成人身傷害時。

2)中斷供電將在經濟上造成重大損失時。

3)中斷供電將影響重要用電單位的正常工作。

2 在一級負荷中,當中斷供電將造成人員傷亡或重大設備損壞或發生中毒、和火災等情況的負荷,以及特別重要場所的不允許中斷供電的負荷,應視為一級負荷中特別重要的負荷。

3符合下列情況之一時,應為二級負荷。

1)中斷供電將在經濟上造成較大損失時。

2)中斷供電將影響較重要用電單位的正常工作。

4 不屬于一級和二級負荷者應為三級負荷。

3.0.2 一級負荷應由雙重電源供電,當一個電源發生故障時,另一個電源不應同時受到損壞。

3.0.3 一級負荷中特別重要的負荷供電,應符合下列要求:

1 除應由雙重電源供電外,尚應增設應急電源,并嚴禁將其他負荷接入應急供電系統。

2 設備的供電電源的切換時間,應滿足設備允許中斷供電的要求。

3.0.9 備用電源的負荷嚴禁接入應急供電系統。

 《醫院潔凈手術部建筑技術規范》 GB50333-2002

8.3.1 配電線路應符合下列要求:

1 潔凈手術部必須保證用電可靠性,當采用雙路供電源有困難時,應設置備用電源,并能在1min內自動切換。

2 潔凈手術室內用電應與輔助用房用電分開,每個手術室的干線必須單獨敷設。

8.3.2 配電、用電設施應符合下列要求:

4 潔凈手術室內禁止設置無線通訊設備

8.3.4 潔凈手術室必須有下列可靠的接地系統:

2 心臟外科手術室必須設置有隔離變壓器的功能性接地系統。
